Projektbeschreibung

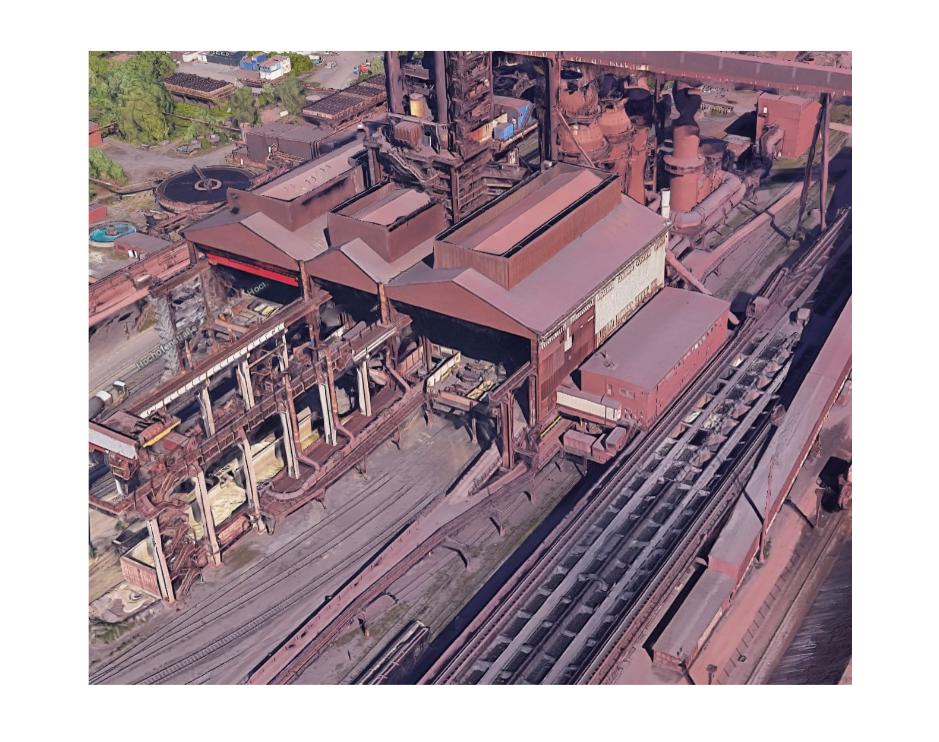

Die im Jahr 1973 erbauten Hallen 1–3 wurden im Rahmen der Instandsetzungsplanung im Oktober 2019 flächig in Augenschein genommen. Schadhafte Bereiche sowie Anschlusspunkte wurden handnah geprüft. Die Halle 3 sowie der Bereich der Montageöffnung wurden im Oktober 2021 weiteruntersucht.
Die Ergebnisse der Bestands- und Schadenaufnahme sind in der Schadenkartierung der erweiterten Schadenaufnahme zusammengefasst.
Konstruktionsbeschreibung
Die Dachkonstruktion der Hallen besteht aus:
- Dachpfetten, Dachsparren, Dacheindeckung
- Windverbände in Quer- und Längsrichtung
- Dachaufbau für natürliche Lüftung (Querrahmen, Pfetten, Sparren)
- Längswand als Lüftungskanal
Der Dachaufbau ist in allen 3 Hallen vorhanden. Die Rahmen des Aufbaus sind in den Hauptachsen der Hallen angeordnet und an die Hauptriegel des Hallendachs angeschlossen. Das tragende Bauteil des Dachaufbaus ist der Querrahmen.
Schadensursachen
Die Riegel krauen je Seite ca. 3,60 m aus. Die auskragenden Bereiche sind frei bewittert und wiesen im Ist-Zustand:
- Flächige Korrosionsschäden
- Starke Materialverluste an maßgebenden tragenden Bauteilen
Aufgrund der starken Querschnittsminderungen wurde die Instandsetzungsplanung der Dachkonstruktion bzw. teilweise Erneuerung (einschließlich Baubehelfe für Montage/Demontage) beauftragt.
Der Riegel wurde als zusammengesetztes Profil ausgeführt.
Leistungsumfang
Besondere Herausforderungen
Starke Querschnittsminderungen an maßgebenden tragenden Bauteilen erforderten sorgfältige Schadensbewertung und umfangreiche Instandsetzungsmaßnahmen.
Die Instandsetzung musste mit Rücksicht auf den laufenden Industriebetrieb geplant werden – Baubehelfe für sicheren Montage- und Demontageablauf waren erforderlich.
Bestandsaufnahme in mehreren Phasen (2019 und 2021) für fundierte Grundlage der Instandsetzungsplanung.
Erhalt und Integration des bestehenden natürlichen Lüftungssystems (Dachaufbau als Lüftungskanal) in die Sanierungsplanung.
